Pylône de communication camouflé (pylône en forme de pin)
Pylône cellulaire discret imitant l’apparence d’un pin naturel, disponible en hauteurs de 5 à 40 mètres
Les pylônes de communication en forme de pin sont conçus pour reproduire l’aspect de véritables pins, permettant aux stations de base de s’intégrer naturellement dans des zones paysagères ou écologiquement sensibles où les pylônes traditionnels ne sont pas acceptés. En plus d’assurer la couverture des signaux télécom, ils peuvent également être utilisés pour la surveillance environnementale et l’éclairage nocturne.
La structure repose sur une fondation autoportante en béton armé, et la surface extérieure est recouverte de matériaux synthétiques imitant l’écorce d’arbre, ce qui permet au pylône de s’intégrer harmonieusement dans le paysage environnant.
- Normes de conception ANSI/TIA-222-G/H/F, EN 1991-1-4, EN 1993-3-1
- Hauteur 5–40 m, customized to project requirements
- Vitesse de vent de calcul Jusqu’à 300 km/h, selon les conditions du site
- Traitement de surface Galvanisation à chaud
Environnements d’installation typiques
Les pylônes en forme de pin sont particulièrement adaptés aux zones paysagères ou aux parcs où les pins constituent la végétation dominante, tels que les collines boisées et les parcs naturels. La forme et la couleur du pylône sont soigneusement ajustées pour correspondre au plus près à celles d’un véritable pin, afin qu’il se fonde dans l’environnement sans perturber l’esthétique du site.
| Produit | Pylône de télécommunication |
| Type de tour/pylône | Pylône autoportant |
| Normes de conception | ANSI/TIA-222-G/H/F ; EN 1991-1-4 ; EN 1993-3-1 |
| Certification | ISO 9001: 2015 ; COC ; Rapport d’inspection tierce partie (SGS, BV) |
| Boulons et fixations | Classe 8.8 / 6.8 / 4.8 ; ASTM A325 ; DIN 7990, DIN 931, DIN 933 ; ISO 4032 ; ISO 4034 |
| Matériau structurel | Fût principal : Tôles d’acier |
| Finition extérieure | Écorce synthétique à base de polymère |
| Matériau des feuilles | PU ignifuge |
| Hauteur | 5–40 m, personnalisable selon les exigences du projet |
| Vitesse de vent de calcul | Jusqu’à 300 km/h, selon les conditions du site |
| Traitement de surface | Galvanisation à chaud |
| Norme de galvanisation | ASTM A123 / ISO 1461 |
| Durée de service | Plus de 20 ans |
| Options de couleur | Finition vert naturel ou couleurs personnalisées |
| Pièces de rechange | Échelons d’escalade, câble de sécurité, boulons d’ancrage et écrous, accessoires d’installation complets |
| Forme structurelle | Monopôle rond ou polygonal |
| Caractéristiques principales | Structure monopôle stable, section ronde ou polygonale, conception intégrée au paysage, fabrication conforme aux normes ISO 9001 / ISO 14001 |
| Norme de certification | ||
| Normes de conception | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Vitesse de vent en rafale sur 3 secondes Normes nord-américaines (EIA, UBC, CSA) Normes européennes (Eurocode) | |
| Acier de structure | ||
| Nuances | Acier doux | Acier à haute résistance |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Vitesse de vent de conception | Jusqu’à 300 km/h | |
| Déflexion admissible | 0,5–1,0° à la vitesse opérationnelle | |
| Résistance à la traction (MPa) | 360–510 | 470–630 |
| Limite d’élasticité (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Allongement (%) | 20 | 24 |
| Résilience (KV) (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Boulons & écrous | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normes des propriétés mécaniques | ||
| Boulons | ISO 898-1 | |
| Écrous | ISO 898-2 | |
| Rondelles | ISO 7089 / DIN 125 / DIN 9021 | |
| Normes dimensionnelles | ||
| Boulons (dimensions) | DIN 7990,DIN 931,DIN 933 | |
| Écrous (dimensions) | ISO 4032,ISO 4034 | |
| Rondelles (dimensions) | DIN 7989,DIN 127B,ISO 7091 | |
| Soudage | ||
| Méthode | Soudage à l’arc sous protection CO₂ & soudage à l’arc submergé (SAW) | |
| Norme | AWS D1.1 | |
| Galvanisation | ||
| Norme de galvanisation des sections en acier | ISO 1461 or ASTM A123/A123M | |
| Norme de galvanisation des boulons & écrous | ISO 1461 or ASTM A153/A153M | |
Composants principaux
- Boulons d’ancrage
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Applications et durabilité
Les pylônes en forme de pin peuvent intégrer des capteurs de surveillance environnementale, des caméras et des dispositifs d’éclairage. Ils servent non seulement de support de communication, mais également de solution combinée pour la sécurité, la surveillance et l’éclairage nocturne sur un même site. La structure du pylône est conçue pour résister aux vents forts, tandis que les matériaux de camouflage offrent une excellente résistance au vieillissement, aux rayons UV et aux variations de température. Cela garantit une apparence naturelle durable et réaliste, tout en assurant des performances de communication fiables sur le long terme.
Apparence réaliste
La forme générale reproduit fidèlement celle d’un véritable pin. Les branches et les feuilles sont finement détaillées, et les câbles de support sont dissimulés à l’intérieur de la structure afin de préserver l’aspect naturel.
Fonctions étendues
Les pylônes en forme de pin peuvent être équipés de capteurs de surveillance environnementale, de caméras de sécurité et de systèmes d’éclairage, leur permettant d’assurer plusieurs fonctions selon les besoins du projet.
L’installation des pylônes en forme de pin doit suivre une procédure structurée afin de garantir à la fois la sécurité et l’esthétique. Une fois tous les éléments préparés, le processus d’installation se déroule comme suit :
Travaux de fondation
Le processus d’installation commence par la préparation du site et la réalisation d’une fondation en béton armé conformément aux plans approuvés. En plus de supporter l’ensemble du poids du pylône en forme de pin, la fondation en béton garantit sa stabilité durable dans le temps.
Assemblage sur site
Tous les composants du pylône en forme de pin sont livrés sur le site d’installation et assemblés au sol avant l’opération de levage.
Contrôle des connexions
Une fois les principaux composants assemblés, tous les joints et éléments de fixation sont vérifiés à l’aide d’outils appropriés afin de garantir que chaque connexion est correctement serrée et parfaitement sécurisée.
Levage du pylône
Il est nécessaire d’utiliser une grue pour lever le pylône en forme de pin assemblé et le positionner au-dessus des fondations.
Fixation finale
Le pylône camouflé est positionné avec précision sur les fondations et fixé à l’aide de boulons d’ancrage et d’autres composants de fixation.
Installation et test du système
Une fois le pylône en forme de pin en place, les lignes électriques et les systèmes de communication sont raccordés. Toutes les fonctions sont ensuite testées sur site afin de vérifier le bon fonctionnement de l’ensemble avant la mise en service du pylône.
Inspection finale de l’apparence
Afin de garantir que le pylône en forme de pin s’intègre bien dans l’environnement, les branches, les feuilles et la surface extérieure sont vérifiées et ajustées après l’installation.

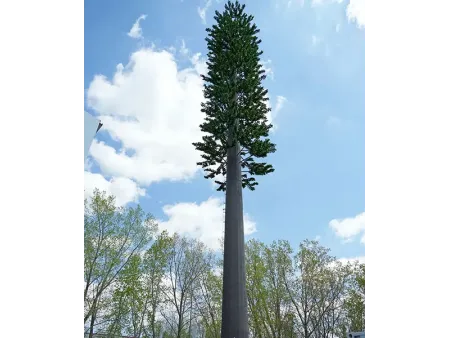

- Pylône en forme de pin – 30 m

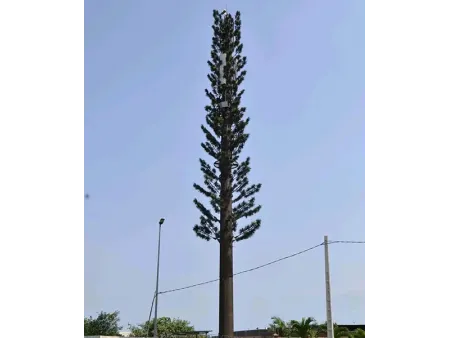

- Pylône en forme de pin – 25 m
- Pylône en forme de pin – 25 m
Découpe laser
La découpe laser est utilisée pour façonner les composants en acier grâce à un faisceau concentré et à l’évacuation assistée des matériaux. Ce procédé garantit une vitesse de coupe élevée et une excellente précision dimensionnelle (jusqu’à ±0,05 mm), tout en limitant l’impact thermique. Cette approche réduit les risques de déformation et assure des arêtes propres et nettes.
Poinçonnage et cisaillage CNC
Les profilés en acier angulaire sont usinés sur des lignes de poinçonnage et de cisaillage à commande CNC. L’alimentation, le positionnement, le poinçonnage et la coupe sont entièrement intégrés, assurant une production fluide et efficace. La précision du contrôle CNC garantit une qualité constante, y compris pour les composants présentant des géométries complexes.
Galvanisation à chaud et protection de surface
Les pylônes bénéficient d’une galvanisation à chaud comme traitement principal anticorrosion, complétée par un revêtement de protection supplémentaire. La couche de zinc protège efficacement l’acier contre la corrosion et les agressions extérieures, tandis que le revêtement améliore la protection de surface et la durabilité globale. Ce traitement combiné permet aux pylônes de maintenir des performances fiables pendant plus de 20 ans, y compris dans des environnements exigeants tels que les zones côtières, les régions montagneuses et les conditions climatiques extrêmes.
