Robuste et de très haute qualité industrielle, l'actionneur linéaire U10P est destiné à une application nécessitant de déplacer des charges lourdes. C'est une version améliorée de l'. Ce produit assure une excellente protection contre l'eau et la poussière et offre une protection remarquable dans les environnements difficiles. L'actionneur linéaire pour charges lourdes U10P est un dispositif amélioré pour une exploitation plus optimisée du système. Il est également utilisé dans les très grands systèmes de capteurs solaires. Sa charge dynamique dépasse les 3000kg.
Paramètres- Tension: 12/24/36/48V DC
- Charge dynamique maximale: 30000N
- Charge statique maximale: 50000N
- Vitesse sans charge: 1.5mm/s
- Vitesse pleine charge: 1.2mm/s
- Cycle de travail: 10%
- Indice de protection: IP65
- Température: -25℃ ~ +65℃
- Option: Capteur à effet Hall

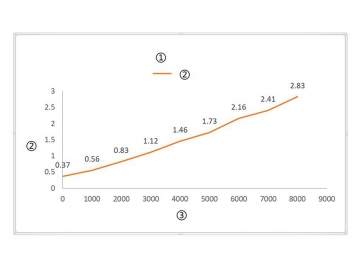

Diagramme de courbe
①Charge VS Courant; ②Courant (A); ③Charge (N); ④Charge VS Vitesse; ⑤Vitesse (mm/s)
Code des paramètres| Code | Charge nominale (N) | Courant nominal (A) | Vitesse nominale (mm/s) | ||
| Poussée | Traction | Sans charge (24VDC) | Pleine charge (24VDC) | ||
| A | 30000 | 30000 | 9 | 1.5 | 1.2 |
| B | 25000 | 25000 | 8 | 1.5 | 1.4 |
Remarque: Le courant double lorsque la tension change de 24V à 12V.
Paramètres de personnalisation1=12V
2=24V(standard)
3=36V
4=48V1=Trou Φ20mm
2 =Trou Φ30mm
3=Type tige,Φ20mm
4=Type tige,Φ30mm
C=Personnalisation
1=IP54
2=IP65(standard)
3=IP66
C=Personnalisation1=Non
2=Trou Φ20mm
3=Trou Φ30mm
4=Type tige,Φ20mm
5=Type tige,Φ30mm
C=Personnalisation
1=Avant-Arrière
C=Personnalisation1=Non
2=Capteur à effet Hall
C=Personnalisation
1=Plombs étamés
2=Din 5 pin mâle
3=Pin Delphi
C=Personnalisation1=1m
2=1.5 m
3=2m
4=3m
C=Personnalisation
