À propos de: http://elec-actuator.fr/2-9-mini-linear-actuator.html

Ce mini actionneur linéaire U6B équipe idéalement les canapés électriques pour lesquels l'inclinaison, le levage, la traction ou la compression sont nécessaires. C'est une version miniature de l'. Sa compacité permet de les intégrer beaucoup plus facilement par rapport à d'autres actionneurs. L'absence de tuyaux et de pompes rend la maintenance de nos produits inutile. Notre vérin linéaire électrique est silencieux, efficace et économe en énergie. Ayant une faible course de moins de 150mm, ce produit est adéquat pour les charges légères de moins de 100 kg.

Apparence et taille

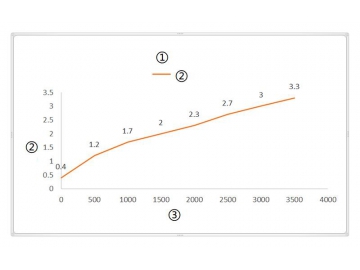

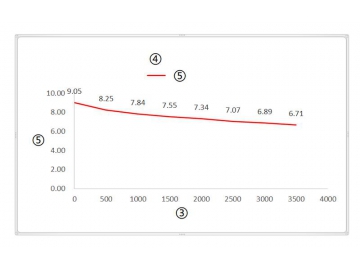

Diagramme de courbe

①Charge VS Courant; ②Courant (A); ③Charge (N); ④Charge VS Vitesse; ⑤Vitesse (mm/s)

Code des paramètres

Code	Charge nominale (N)			Courant nominal (A)	Vitesse nominale (mm/s)
	Poussée	Traction			Sans charge (32VDC)	Pleine charge (24VDC)
Moteur standard (2200RPM)
A	1500		1500	1.5	7.8		3.7
B	1000		1000	1.5	15.2		6.6
Moteur grande vitesse (3800RPM)
E	2500		2000	2..8	9.3		5.2
F	2000		2000	3	13.2		6.9
G	1500		1500	4	26.4		10.8
Grand moteur (3400RPM)
H	1000		1000	3	24.5		16
J	3000		2000	4	12		7
Grand moteur (4500RPM)
K	3000		2000	4	16		7.5

Remarque: Le courant double lorsque la tension change de 24V à 12V.

Paramètres de personnalisation

1=12V
2=24V(standard)
1=Blanc
2=Gris-argent

1=0°／180°
2=45°
3=90°
4=135°
1=Largeur 6.2mm, trou Φ6.4mm
2=Largeur 6.2mm, trou Φ8mm
3=Largeur 6.2mm, trou Φ6.4mm(standard)
4=Largeur 6.2mm, trou Φ10mm, tube Φ8mm

1=Trou Φ6.4mm
2 =Trou Φ8mm
3=Chape, trou 6mm, trou Φ6.4mm
4=Chape, trou 6mm, trou Φ8mm
5=Chape, trou 6mm, trou Φ10mm
6=Trou Φ10mm(standard)
7=Trou Φ10mm,tubeΦ8mm
8=Largeur 32mm, trou Φ10.2mm avec un capuchon en plastique
1=Commutateurs aux deux extrémités pour l'arrêt (standard)
2=Commutateurs aux deux extrémités pour le signal de sortie et un troisième pour l'arrêt
3=Commutateurs aux deux extrémités pour l'arrêt et un troisième pour le signal de sortie
4=Commutateurs aux deux extrémités pour le signal de sortie
C=Personnalisation

1=Non
2=Single Hall Effect Sensors
3=Dual Hall Effect Sensors
c=Customization
1=Non
2=Un ressort de torsion à deux cycles
3=1.5m

1=0.5m
2=1m
3=1.5m
4=2m
5=3m
6=0.35m
7=0.75m
8=0.8m
1=Plombs étamés
2=01pin(standard)
3=Din 6pin
4=Y cable 01pin, Din 5pin female(0.5m)
5=V cable 01pin, Din 5pin female(0.35m)
6=Din 5pin
7=2pin VH-3.96MM
8=110 terminal
9=E cable, 01pin male，01pin female，5pin female
A=Three trailers，01pin male，01pin female×2，5pin female

1=Droit
2=Enroulé
