Epandeur de bitume automatique 4m³, 6m³

Demande de devis

À propos de: http://metongfrench.com/1c-multifunction-asphalt-3.html

Gaoyun est un producteur certifié ISO9001:2000 d'épandeur de bitume automatique ou épandeur d'asphalte automatique ou engin pour travaux routiers localisé en Chine. Avec des années d'élargissement de notre ligne de produits, nous sommes capables d'offrir une large gamme d'épandeur pour adapter chaque besoin des clients. Sur cette page, nous fournissons deux modèles de notre épandeur de bitume automatique : HGY5080GLQ et HGY5121GLQ.

L'épandeur de bitume automatique de Gaoyun est un résultat de notre expérience extensive qui est conçu avec les conditions de routes actuelles. Comme il est économique, pratique et facile à opérer, notre épandeur de bitume automatique est largement utilisé pour la vaporisation de bitume émulsifié, bitume diluée, bitume chaud, bitume modifié chaud, et lieur varié.

Caractéristiques
1. Conçu avec les technologies d'entretient à température élevée, cet épandeur de bitume automatique dispose d'un excellent système de chauffage d'huile. Le système de chauffage interne permet de garder le bitume chaud afin qu'il reste malléable tout en empêchant simultanément de brûler

2. Lors d'une vaporisation manuelle, l'épandeur de bitume automatique affiche une vitesse de rotation de la pompe de bitume. L'opérateur l'utilise pour altérer la vitesse du véhicule ou de rotation afin d'effectuer un revêtement uniforme de bitume sur la surface de la route. Cet épandeur de bitume automatique dispose aussi d'une option de vaporisation automatique qui régule le véhicule et la vitesse de la pompe de bitume.

3. Ces caractéristiques permettent à l'opérateur d'effectuer des revêtements de bitume sans erreur. Notre distributeur de bitume automatique est choisi pour sa fiabilité et ses performances de construction de qualité élevée.

Applications
L'épandeur de bitume automatique 4M³, 6M³ de Gaoyuan est principalement utilisé pour couche de scellement supérieure et inférieure, surfaçage de béton, surface de pénétration de bitume, couche de scellement de brouillard, etc. En plus, ils peuvent aussi être utilisés pour transporter le béton liquide et autre huile lourd.

Epandeur de bitume automatique HGY5080GLQ 4m³

Principaux paramètres techniques

Modèle de produit	HGY5080GLQ
Modèle de châssis	HFC1080K3T
Largeur de vaporisation	200-4000mm
Volume de vaporisation	0.3-2.0 kg/m2
Volume de réservoir de bitume	4000L
Mode de chauffage de bitume	Chauffeur diesel importé (valeur calorifique 10×104kCal/h)
Moyen de vaporisation	Bitume chaud (modifié), bitume fluidifié, bitume émulsifié
Dimensions hors tout	L×l×H=6340×2100×2540 (mm)

Caractéristiques de performances de l'Epandeur de bitume automatique
1. L’épandeur de bitume automatique est construit avec un châssis JAC Junling.
2. Chaque buse d'asphalte subit des tests stricts de précision pour réaliser la cohérence d’épandage.
3. Chaque buse de bitume peut être commandé séparément manuellement ou automatiquement.
4. L’épandage de bitume peut être contrôlé dans la cabine du camion ou sur la plate-forme d'exploitation au bout du véhicule.
5. Le volume d'épandage est réglée automatiquement par le PLC en fonction de l’entrée des paramètres, et il est ajusté selon des variations de vitesse du véhicule. Chaque buse est maintenue à une pression constante pour assurer une pulvérisation précise avec une erreur de précision de ± 2%.
6. Les joints importés résistant à la chaleur et des structures spéciales garantissent la fiabilité des joints dynamiques dans chaque système.
7. Le capot de l'appareil de chauffage de bitume dispose d'une conception optimisée qui empêche les dommages causés par l'éruption de l'asphalte surchauffé par l'ouverture supérieure.
8. Toutes les buses, les tuyaux et la pompe de bitume sont chauffés par l'huile de transfert de chaleur en circulation pour assurer l'asphalte se passe bien.
9. Le résidu de bitume peut être évacué de l’épandeur de bitume à l'aide d'un dispositif de vidange par gravité sans faire fonctionner la pompe à bitume.
10. Les escaliers et les rampes sont équipées pour une utilisation facile et sécuritaire.

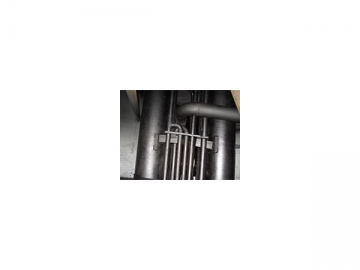

11. Tous les tuyaux sont thermiquement isolés pour assurer la sécurité de l'opérateur et l'efficacité énergétique.
12. Le système de chauffage efficace réduit les heures de travail auxiliaires et garantit la température d’épandage appropriée.

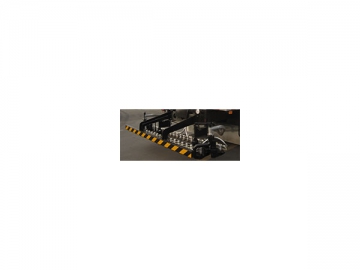

13. La barre d'épandage de bitume est une structure pliable en trois parties. La barre se déplace vers le haut, vers le bas, à gauche et à droite pour élargir la zone d’épandage et éviter les obstacles.
14. Une lance manuelle peut être utilisée pour épandre le bitume où les buses ne peuvent pas atteindre.
15. Le réservoir de bitume est équipé d’une rainure de décharge dedans, un indicateur de niveau, et des dispositifs d'alarme et de sécurité.
16. Il existe des signes d'avertissement et des éclairages pour le fonctionnement dans la nuit.
17. Le dispositif de pulvérisation d'eau empêche l'asphalte de coller aux pneus.
18. L’air hyperbare et un peu d'huile diesel peuvent se débarrasser de le résidu de bitume après la construction, ce qui est facile et rapide, peut économiser l'énergie.
19. La couche isolante anticorrosion durable réalise un indice d'isolation statique inférieure à 12 ℃ / 8h.
20. L’emballage de panneau en acier inoxydable est anticorrosion et durable.

Epandeur de bitume automatique HGY5122GLQ 6m³

Principaux paramètres techniques

Modèle de produit	HGY5122GLQ
Modèle de châssis	ZZ1124K4716D1
Largeur de vaporisation	200-4500mm
Volume de vaporisation	0.3-2.0 kg/m2
Volume de réservoir de bitume	6000L
Mode de chauffage de bitume	Brûleur de carburant diesel (valeur calorifique 10×104kCal/h)
Moyen de pulvérisation	Bitume chaud (modifié), bitume fluidifié, bitume émulsifié etc.
Puissance auxiliaire/rotation	26kW/2350r/min
Dimensions hors tout	L×l×H=8870×2496×3135 (mm)

Composants et structures de l'Epandeur de bitume automatique
La construction du épandeur de bitume automatique HGY5122GLQ comprend un tracteur, un système de vaporisation de bitume, un système de circuit d'air, un système de circuit d'eau, un système de mesure de vitesse et un système d'alimentation.

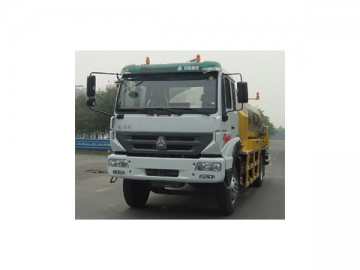

Tracteur
L'unité de tracteur de l'épandeur de bitume automatique adopte un châssis Huanghe Sinotruk, qui dispose des avantages d'une large capacité de roulement, d'une faible consommation de carburant, d'opérations aisées et avec un système de freinage fiable.

Système de chauffage d'huile

1. La bobine réalise une circulation d'huile chaude de l'entrée et de la sortie du four d'huile avec un conduit d'huile pour chauffer le bitume dans le réservoir et le tuyau.

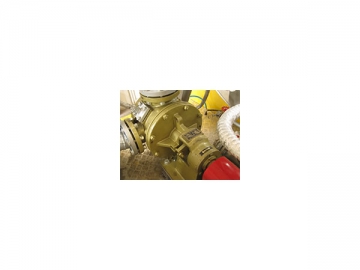

2. La pompe à huile chaud force l'huile chauffée dans le système.

3. Une chaudière à tube de feu est une source thermique pour augmenter et maintenir la température dans une circulation d'huile.

4. Un réservoir d'expansion fournit assez d'espace pour l'expansion de fluide lorsque l'huile est chauffée. L'eau et l'air de l'huile chaude sont séparés et éliminés via ce réservoir. Le trou d'air dans ce réservoir est relié au système d'huile chaude et à l'espace externe pour obtenir un système atmosphérique en toute sécurité et à coûts réduits.

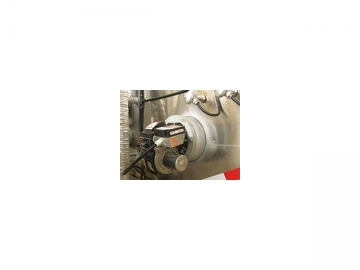

5. Un bruleur diesel importé est installé pour chauffer la couche intermédiaire de fluide caloporteur du tube à feu du réservoir. Toutes les buses et pièces de bitume sont chauffées par cycles de fluide caloporteur afin d'assurer un cycle régulier de bitume. Une efficience de chauffage élevée et une courte durée de veille pour le préchauffage réduisent la durée auxiliaire de la construction.

Système de vaporisation

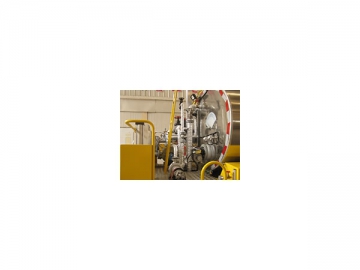

Le système de vaporisation de bitume de l'épandeur de bitume automatique consiste en un réservoir de bitume, un tuyau, une pompe et une unité de pulvérisation avec un appareil de levage de support de buses.

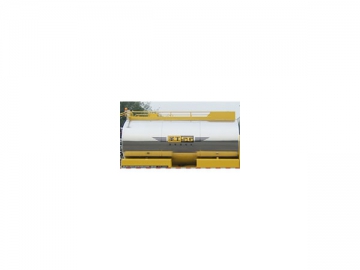

1. Le réservoir de bitume dispose d'un couche isolante avec une épaisseur de 100mm pour préserver la température du bitume chauffé, améliorant l'efficience de chauffage et réduisant le temps de construction pour maintenir une température de pulvérisation appropriée.

2. Le tuyau de bitume est utilisé pour délivrer le bitume au boitier de buses ou des cycles majeurs et mineurs: réservoir de bitume – tuyau – pompe de bitume – tuyau – réservoir de bitume.

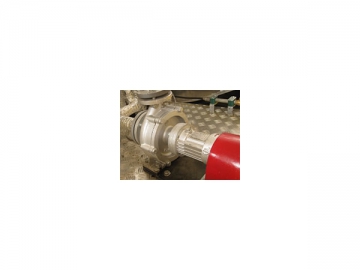

3. Le pompe de bitume est une unité électrique qui pompe du bitume grâce à un tuyau un système.

4. Un élément de filtre en bitume est équipé pour enlever tout corps étranger du bitume afin de protéger la pompe.

5. L'unité de vaporisation de l'épandeur de bitume automatique dispose d'une pompe à piston qui éteint et allume les buses au moyen de son déplacement alternatif droit. Chaque buse est contrôlée par un cylindre pressurisé.

6. L'appareil de levage support de buse dispose de deux cylindres de levage pour contrôler la hauteur de support de buses.

Système de circuit d'air
Le système de circuit d'air consiste en une source pneumatique (unité de tracteur, des sacs d'air de distribution, une soupape de contrôle et un cylindre. Le tracteur fournit plein d'air directement, ce qui garantit l'efficience du système d'alimentation, du gravillonneur, de la vaporisation de bitume , du groupe de soupape de bitume et du système d'eau.

Système de circuit d'eau
Le système de circuit d'eau comprend un réservoir d'eau, une soupape solénoïde, une soupape de contrôle, un tube d'eau, un cadre de vaporisation d'eau et une buse d'eau. Les buses d'eau sont installées sur la partie supérieure de chaque pneu, ce qui empêche l'adhésion du bitume sur les pneus lors des opérations.

Système de contrôle
1.Contrôle automatique du volume de vaporisation et vitesse de marche selon la capacité de vaporisation.
2.Le volume de vaporisation peut être changé via ordinateur, la procédure s'ajuste automatiquement.
3.Le contrôle précis de la cylindrée de la pompe de bitume permet un volume d'erreur de vaporisation de ±1.5%.
4.Commande aisée entre les modes manuels et automatiques.
5.La largeur de vaporisation du bitume et des granulats peut être facilement ajustée.
6.L'épandeur de bitume automatique peut être contrôlé de la cabine ou de la plateforme d'opération arrière de l'équipement.

Système de mesure de vitesse
Le système de mesure de vitesse principalement consiste en une alimentation électrique, un détecteur à radar, un appareil de conversion de signal et un appareil de sortie. Il utilise une alimentation électrique DC 24V pour empêcher toute surcharge de système électrique.

Le système dispose des avantages d'une excellente capacité anti interférence, d'une résistance à l'eau et aux chocs.

Système d'alimentation électrique
La prise de force (pompe hydraulique, moteur hydraulique, un vérin hydraulique de levage, une pompe de bitume, une pompe à huile chaude, une soupape de contrôle, une soupape de proportion, un système de contrôle automatique, un radar de vitesse etc.) qui sont tous qualifiés pour assurer la fiabilité de l'épandeur de bitume automatique et prolonger la durée de vie.

Avantages
1. Cet équipement réduit l'intensité de travail de construction, les contraintes de budget et les ressources, et améliore l'efficience et la qualité.
2. L'épandeur de bitume automatique est entraîné par le tracteur.
3. Excellente isolation, capacités anticorrosion et durabilité.
4. Cet équipement utilise des buses de précision élevées pour assurer la consistance de vaporisation.
5. L'opération peut être contrôlée à distance mais dispose aussi de contrôle à bord.

Principales configurations de l'Epandeur de bitume automatique

No.	Pièces	Marque	Emplacement d'origine	Remarques
1	Châssis	SINOTRUK Huanghe Commander	Chine	Norme nationale d'émissions niveau 4
2	Réservoir de bitume	Shenggong	Chine	Couche isolante 100 mm, emballage extérieur en acier inoxydable
3	Pompe de bitume	Shanggui	Chine
4	Pompe d'huile chaude	Zhaohong	Chine
5	Ecran d'affichage	MCGS	Chine
6	Système de contrôle PLC	IDEC	Japon
7	Moteur à pompe de bitume	Eaton	Chine	Sino-American joint venture
8	Moteur de pompe à huile chaude	TJ	Chine	Sino-American joint venture
9	Brûleur	Beckett	Etats-Unis
10	Pompe à engrenage hydraulique	TJ	Chine	Sino-American joint venture
11	Soupape proportionnel hydraulique	Command Controls Corp	Etats-Unis
12	Éléments d'étanchéité	DICHTOMATIK	Allemagne
13	Cylindre	AIRTAC	Taiwan, Chine
14	Soupape de conteneur à contrôle pneumatique	JPC	Chine
15	Composants de traitement d'air	AIRTAC	Taiwan, Chine
16	Moteur auxiliaire	Laidong	Chine	26kW

En plus d'épandeur de bitume, chez Gaoyuan nous offrons beaucoup d'autres types d'équipement d'entretien de route, tels que gravillonneur synchrone, épandeur de liant, balayeuse de revêtement routier et plus. Avec les avantages d'être fiable, efficient, de coûts efficaces, sûrs d'utilisation, nos produits sont certifiés CCC et CE et sont de plus en plus populaires parmi nos clients en Russie, Pologne, Papouasie Nouvelle -Guinée, Indonésie, Vietnam, Kazakhstan, Kirghizistan, Nigéria, Angola, Congo, Ouganda, Mali, parmi tant d'autres.
Nous attendons de pouvoir servir plus de clients avec impatience. Si vous voulez en apprendre plus sur nos produits, veuillez nous contacter.
