Centrale de bitume caoutchouté intelligente GYXL1608

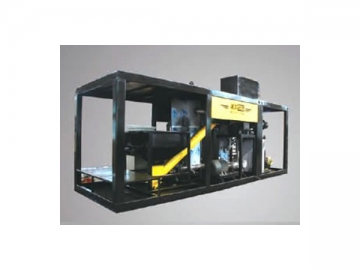

Nous vous souhaitons la bienvenue sur notre site Internet ! Chez Gaoyuan nous sommes un producteur expérimenté de centrale de bitume caoutchouté intelligente localisé en Chine. Le produit montré sur l'image est notre centrale de caoutchouc pulvérisé intelligente GYXL1608 qui consiste principalement d'un système de lot de caoutchouc pulvérisé, appareil d'échauffement rapide, bassine de réaction, et système de contrôle électrique automatique, résistance de corrosion et facilité d'utilisation, nos produits sont très populaires de par le monde.
Principe de fonctionnement
Utilisant des technologies de préparation et production McDonald, un système de diffusion de poudre caoutchouté et d'alimentation de mesures peuvent empêcher le chargement de poudre de caoutchouc d'être affecté par le temps de chargement et masse de poudre, assurant donc un approvisionnement continu de poudre de caoutchouc pour appareil de mélange et de découpe, ou le malaxage sera complet avec l'asphalte chauffé et mesuré grâce au système de chaleur rapide et appareil de mesure et tuyaux. Après mélange, les mélanges asphalte et caoutchouc seront convoyés à la bassine de réaction avec appareil de chauffage et de mélange par large déplacement de pompe de bitume caoutchouté pour réaction de gonflement total. Finalement, le bitume caoutchouté sera pompé aux endroits requis.

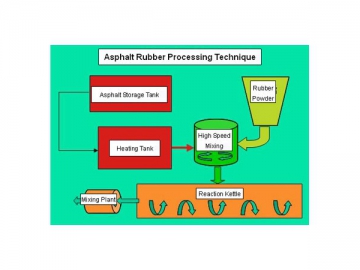

Traitement de fonctionnement
Principaux composants, fonctions de centrale de bitume caoutchouté intelligente
| Composants | Fonctions, Données techniques |
| Système de lot de caoutchouc pulvérisé | Il consiste en une benne, appareil de diffusion, dosage à vis et mesure à vis, convoyage de caoutchouc mesuré au mélange de caoutchouc pulvérisé et de bitume continu et appareil de découpe de vitesse élevée, mesure d'équilibre hélicoïdale précise, vis à section homogène à vitesse constante, une vanne proportionnelle électrique est utilisée pour réguler le dosage à vis. |
| Appareil d'échauffement de bitume de base | Le large échangeur de chaleur de circulation croisée transfère la chaleur grâce HTF pour réchauffer le bitume de base pour 25-30℃ à la vitesse de 20t/h dans l'intervalle de circulation d'échangeur de chaleur. |
| Caoutchouc pulvérisé et malaxage continu et appareil de découpe haute vitesse | Le mélange de caoutchouc pulvérisé mesuré et asphalte avec la vitesse de rotation de 2900rpm, grâce à l'utilisation de notre technologie de découpe de rotation de vitesse élevée brevetée il peut diffuser les agrégés et distribue le caoutchouc pulvérisé de manière égale dans la liant |
| Bassine de réaction | Vaisseau de réaction de mélange, le mélangeur spécialement conçu empêche le bitume caoutchouté de ségrégation dans le réservoir, contribuant la réaction de mélange complet, accélérant le transfert de chaleur pour rendre une utilisation d'énergie de chaleur pour coûts de production réduits, système de chauffage double et appareil d'isolation de chaleur garde la température requise pour réaction HTF externe réchauffe rapidement. |
| Système de contrôle électrique automatique | Contrôle et surveillance des opérations automatiquement, conception ergonomique réduisent efficacement l'intensité de travail. |
| Article | Paramètres | Unité | |
| Modèle | |||
| Productivité | 6-8 | t/h | |
| Puissance installée totale | 100 | Kw | |
| Appareil de chauffage rapide | Capacité de chaleur | 80x104 | kcal |
| Zone d'échange de chaleur | 32 | m2 | |
| Coefficient d'échange de chaleur | 25(20t/h) | ℃ | |
| Précision de mesure | ≤0.5 | % | |
| Système de chargement de caoutchouc pulvérisé | Précision de mesure | ≤0.5 | % |
| Capacité Max. d'alimentateur héliocoïdale | 10 | m3/h | |
| Système d'asphalte de base | Taux de flux Max. | 1300 | l/min |
| Malaxeur de caoutchouc pulvérisé et de bitume | Vitesse rotative de malaxeur | 2900 | rpm |
| Puissance de malaxeur | 11 | kw | |
| Bassine de réaction | Puissance de chaleur de brûleur | 20x104 | kcal |
| Capacité de bassine | 17.5 | m3 | |
| Capacité de convoyage Max de pompe de bitume caoutchouté | 40 | m3/h | |
| Vitesse de malaxage | 198 | rpm | |
| Puissance de malaxage | 11 | kw | |
Dimensions d'équipement
1) Garde de transport de bassine de réaction de bitume caoutchouté: L*l*H=11000*2500*2900
2) Garde de transport de chaudière à huile thermique: L*l*H=6800*2500*2800
En plus de centrale de bitume caoutchouté intelligente, chez Gaoyuan nous offrons aussi épandeur de bitume, épandeur de liant, et autres équipement d'entretien routier pour adapter les besoins des clients. Nous avons accumulé beaucoup d'années et le placé en création de nos produits. Grâce à cela, la qualité et les performances de nos machines d'entretien routier sont hautement garanties. Grâce à nos efforts incessant, nos produits sont certifiés CCC et CE, vous pouvez donc les utiliser en toute sécurité.
Si vous avez besoin de tous produits, n'hésitez pas à nous contacter. Notre personnel attend de vous servir.
