Moteur pas à pas hybride 86mm à engrenage à denture 90mm

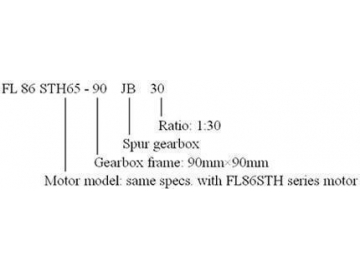

Moteur pas à pas à engrenage FL86STHJB
Caractéristiques
Notre moteur pas à pas hybride 86mm à engrenage à denture est caractérisé par une basse vitesse, un couple élevé, un faible bruit.
Application
Industrie textile: machine à tricoter rectiligne, machine à coudre industrielle
Industrie médicale: machine d'impression pour ampoule pharmaceutique
Industrie publicitaire: machine au laser, machine de gravure
Industrie de l’énergie nouvelle: dispositif de suivi, équipement solaire
Industrie de l'électroménager: machine à café
Secteur de l'automatisation industrielle: machine-outil CNC, appareils à ultrasons, machine d'enroulement, machine à décaper
| Ratio | 3 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 |
| Poids | 1.3kg | 1.5kg | ||||||||||||||||||
| Nombre de trains d'engrenages | 2 | 3 | 4 | |||||||||||||||||
| Couple nominal | 30N·m | |||||||||||||||||||
| Couple intégrale | 45N·m | |||||||||||||||||||
| Efficacité | 81% | 73% | 66% | |||||||||||||||||
| Jeu angulaire moyen à vide | 4 degrés | 3.5 degrés | 2.5 degrés | |||||||||||||||||
| Ratio | 3 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | |
| FL86STH65-90JB | Couple (N·m)(Pas complet 1333pps) | 3.6 | 6 | 7.2 | 9.1 | 10.9 | 12.1 | 15.1 | 18.2 | 19.7 | 21.9 | 27.3 | 32.8 | 39.4 | 39.6 | --- | --- | --- | --- | --- | --- |
| Vitesse (pps) | 444 | 266 | 222 | 177 | 148 | 133 | 107 | 89 | 74 | 67 | 53 | 44 | 37 | 33 | --- | --- | --- | --- | --- | --- | |
| FL86STH80-90JB | Couple (N·m)(Pas complet 1333pps) | 4.8 | 8.1 | 9.7 | 12.1 | 14.6 | 16.2 | 20.2 | 24.3 | 26.2 | 29.2 | 36.5 | 43.8 | --- | --- | --- | --- | --- | --- | --- | --- |
| Vitesse (pps) | 444 | 266 | 222 | 177 | 148 | 133 | 107 | 89 | 74 | 67 | 53 | 44 | --- | --- | --- | --- | --- | --- | --- | --- | |
| FL86STH118-90JB | Couple (N.m)(Pas complet 1333pps) | 9.7 | 16.2 | 19.4 | 24.3 | 29.1 | 32.4 | 40.5 | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| Vitesse (pps) | 444 | 266 | 222 | 177 | 148 | 133 | 107 | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | |
| FL86STH156-90JB | Couple (N·m)(Pas complet 1333pps) | 12.1 | 20.2 | 24.3 | 30.3 | 36.4 | 40.5 | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| Vitesse (pps) | 444 | 266 | 222 | 177 | 148 | 133 | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | |
