L'actionneur linéaire motorisé U5 peut fonctionner de façon fiable dans un environnement difficile. Il a été conçu pour supporter des charges lourdes, ce qui le rend particulièrement adapté au système de contrôle linéaire des fournitures. Facile à installer et économe en espace, notre actionneur linéaire motorisé est fabriqué à l'aide de matériaux en plastique et en alliage d'aluminium de haute qualité. Il ne fait pas de bruit et présente une force de poussée maximale atteignant jusqu'à 6000N. Cet actionneur linéaire est principalement conçu pour les fauteuils massant, lits ajustables, canapés électriques et autres mobiliers électriques.
L'actionneur linéaire motorisé U5 équipe idéalement toutes sortes d'applications pour lesquelles l'inclinaison, le levage, la traction ou la compression sont nécessaires.
Il se compose d'un adaptateur électrique universel et d'un contrôleur manuel de haute performance. Notre produit est offert à des prix concurrentiels.
Paramètres- Tension: 12/24V DC
- Capacité de charge maximale: 6000N (poussée), 3000N (traction)
- Vitesse sans charge: 5.4~58mm/s
- Vitesse pleine charge: 2.9~30mm/s
- Niveau de bruit: Inférieur à 52dB
- Cet actionneur linéaire a une grande capacité de charge maximale, une grande vitesse, une haute précision de positionnement et une excelente performance autobloquante.
- Il est équipé d'un interrupteur d'arrêt intégré. A la fin de chaque course, le moteur s'arrête automatiquement.
- Cet actionneur a une petite taille et est léger.
- La conception de cet actionneur linéaire est faite d'une structure robuste et durable.
- Plusieurs opérations peuvent-être réalisées avec telles que la montée, la descente, l'inclinaison et la rotation
- Un contrôleur manuel et une source d'alimentation sont disponibles en option.
- Cet actionneur linéaire est largement utilisé pour les canapés masseuses, les lits électriques, les chaises de massage et les autres mobiliers électriques ou motorisés.

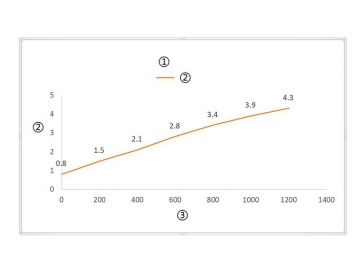

Diagramme de courbe ①Charge VS Courant; ②Courant (A); ③Charge (N); ④Charge VS Vitesse; ⑤Vitesse (mm/s)
Code des paramètres| Code | Charge nominale (N) | Courant nominal (A) | Vitesse nominale (mm/s) | ||||||||
| Poussée | Traction | Sans charge (32VDC) | Pleine charge (24VDC) | ||||||||
| Moteur standard (2600RPM) | |||||||||||
| A | 6000 | 3000 | 5 | 5.4 | 2.9 | ||||||
| B | 5000 | 3000 | 5 | 7.1 | 3.9 | ||||||
| C | 3000 | 3000 | 4.5 | 11 | 6.2 | ||||||
| D | 2500 | 2500 | 4 | 15.8 | 7.8 | ||||||
| E | 2000 | 2000 | 5 | 22.5 | 13 | ||||||
| F | 1200 | 1200 | 4 | 33 | 19 | ||||||
| G | 700 | 700 | 4.5 | 44.5 | 23.6 | ||||||
| Moteur grande vitesse (3400RPM) | |||||||||||
| H | 6000 | 3000 | 5 | 6.7 | 3.9 | ||||||
| I | 5000 | 3000 | 5 | 7.6 | 4.6 | ||||||
| J | 3000 | 3000 | 4.8 | 10.1 | 8.2 | ||||||
| K | 2500 | 2500 | 4.5 | 15.1 | 11 | ||||||
| L | 2000 | 2000 | 4.5 | 20.2 | 16 | ||||||
| M | 1200 | 1200 | 5 | 27.1 | 23 | ||||||
| N | 700 | 700 | 4.5 | 39.5 | 30 | ||||||
Remarque: Le courant double lorsque la tension change de 24V à 12V.
Paramètres de personnalisation1=12V
2=24V(standard)1=Chape en plastique, fente 6.2mm, trou Φ10.2mm
C=Customization
1=Non
2=Plaque morte type L
C=Customization1=Droit
2=Enroulé
1=0.5m
2=1m
3=1.5m
4=2m
5=3m
C=Customization1=Commutateurs aux deux extrémités pour l'arrêt
2=Commutateurs aux deux extrémités pour le signal de sortie
3=Commutateurs aux deux extrémités pour l'arrêt et un troisième pour le signal de sortie
4=Commutateurs aux deux extrémités et un troisième pour le signal de sortie
C=Customization
1=Plombs étamés
2=01 pin
3=Câble Y ( 01pin, Din 5 pin)
C=Customization1=Non
3=Un ressort de torsion à quatre cycles et demi
2=Un ressort de torsion à trois cycles
4=Frein moteur
