Application
Le gravillonneur synchrone à fibres GYXKT0812 est une machine d'épandage synchrone utilisée pour revêtir la surface des routes, imperméabiliser les ponts et d'autres revêtements pour des projets de construction. Les liants bitumeux sont vaporisés de manière synchrone avec des fibres et des agrégats pour un contact et une cohésion maximum.

Notre gravillonneur synchrone à fibres GYXKT0812 est développé indépendamment par notre société, nous avons obtenu les droits de propriétés pour cette technologie avancée. Améliorant la conception du gravillonneur synchrone GYKT0616B, cet équipement d'entretien de route dispose de double rangées de buses de bitume et de systèmes de pulvérisation de fibre, il peut donc épandre les granulats sans devoir lever la trémie et lui permet de travailler dans des espaces étroits tels que des ponts et des virages. Un agitateur puissant dans le réservoir de bitume empêche le caoutchouc de bitume de se séparer en liquide et solide. L'équipement à gravillonner pour route comprend des systèmes mécaniques, électriques et hydrauliques en une machine, simplifiant le procédé d'opération

Composants et structure de Gravillonneur synchrone à fibres
Notre gravillonneur synchrone à fibres GYXKT0812 comprend un système de vaporisation de bitume, un système de gravillonnage, un système de vaporisation de fibre, un système de contrôle électrique et un système de moteur auxiliaire..

Système de vaporisation de bitume
Le système de bitume inclut un réservoir de bitume, une unité de chauffage, une unité hydraulique, une unité de contrôle et une unité de vaporisation.
1. Réservoir de bitume: La couche extérieure du réservoir de bitume de ce gravillonneur synchrone à fibres GYXKT0812 est composée d'un panneau dépoli en acier inoxydable avec une couche intermédiaire isolante pour garder la chaleur des tubes de feu et des bobines intérieures. Un boîtier de soupape de contrôle de gaz entraîne des cycles majeurs et mineurs et empêche le bitume de surchauffer.
2. Unité de chauffage: Un brûleur importé dispose des caractéristiques d'efficience de combustion élevée, de faible consommation d'huile, de vitesse de chauffage rapide et des opérations en toute sécurité. Le bitume dans les tuyaux est chauffée efficacement.
3. Unité hydraulique: Utilisation de pompes hydrauliques, moteurs et autres composants de marques internationales reconnues permet au gravillonneur synchrone à fibres GYXKT0812 des performances de conduite fiables.
4. Unité de contrôle: Radar et encodeur détectent précisément la vitesse du véhicule et de la pompe de bitume pour contrôler la vaporisation précise et la vitesse du véhicule recommandée lorsque le volume de vaporisation est réglé. Le radar, l'encodeur et le circuit principal sont tous importés.
5. Unité de vaporisation: Chaque buse s'allume et s'éteint par une soupape d'air. Tuyau spécialement conçu pour fournir une pression et une vaporisation uniforme.

Système d'épandage de granulats
Ce système consiste en une trémie de matériaux, un contrôleur de porte d'alimentation et un épandeur. Deux cônes de ralenti installés dans la trémie garantissent que les agrégats soient entraînés jusqu'au distributeur à double spirale via la bande d'alimentation. La porte d'alimentation de ce gravillonneur synchrone à fibres GYXKT0812 utilise un système de contrôle à 20 voies et le rouleau dispose d'une conception anti dérapant qui évite aux agrégats de glisser sur le rouleau après être tombés. Le distributeur à double spirale délivre des agrégats à une trémie inférieure large de 3500mm. La gravité et la friction contre le rouleau poussent les agrégats vers le bas pour un épandage uniforme. Cette technologie est brevetée et dispose du numéro ZL200520078495.6. Ce gravillonneur synchrone à fibres utilise des agrégats avec une taille de 3 à 25mm.

Système de vaporisation de fibre
Les fibres sont coupées et concassées avant d'être répandues uniformément entre les deux couches de liant bitumeux, ce qui crée une structure de maille afin qu'elles collent entre elles. Cette structure permet à l'enduit de scellement d'être plus élastique et résistant aux impacts. La maille de protection dispose d'une élasticité et d'une résistance plus élevée et est posée entre le revêtement de surface et la nouvelle plate-forme de chaussée.

Système de contrôle électrique
1. Le système PLC fournit des paramètres de vaporisation précis en fonction du projet et détecte en temps réel les conditions afin que les paramètres du gravillonneur synchrone à fibres GYXKT0812 puissent être ajustés si nécessaire.
2. Changement facile entre les modes manuels et automatiques.
3. Largeur de vaporisation de bitume et d'épandage d'agrégats ajustable. Alerte automatique lorsque les agrégats atteignent les limites minimum et maximum.
4. Les commandes de limitation contrôlent la largeur de l'épandeur pour empêcher les endommagements
5. Alertes automatiques en cas de manque d'huile chaude, niveaux maximum et minimum de trémie et niveau minimum pour nivaux de bitume.

Système de moteur auxiliaire
Le moteur auxiliaire 70kw dispose des avantages d'une puissance élevée et fiable, permettant d'alimenter les systèmes hydrauliques et électriques pour maintenir les performance stables de la machine de gravillonnage à fibres.

Avantages de Gravillonneur synchrone à fibres
1. Le gravillonneur synchrone à fibres peut épandre les gravillons sans nécessiter de lever la trémie, il peut donc être utilisé dans des espaces étroits tels que sous un pont ou dans un virage.
2. Les fonctions automatisées contrôle l'expansion de l'épandeur et la capacité de vaporisation de bitume.
3. Le distributeur à double spirale pousse les agrégats vers la trémie large de 3 500mm dans laquelle la gravité permet aux agrégats de tomber pour un épandage uniforme.
4. Le gravillonneur synchrone à fibres réduit l'intensité du travail, les coûts d'investissements initiaux et les ressources humaines tout en améliorant la qualité et l'efficience du travail.
5. Les buses de précision élevée maintiennent la vaporisation uniforme et fiable des agrégats de dimensions 3mm à 25mm.
6. La couche isolante anti corrosion et durable permet l'indice d'isolation inférieur à 20℃ pendant 8 heures.
7. Le transporteur de buse est pliable et sa garde au sol peuvent être ajustés. L'unité de vaporisation de fibre balance horizontalement.
8. Le contrôle à distance permet au gravillonneur synchrone à fibres des opérations pratiques et aisées.
9. Le système de contrôle électrique et le système hydraulique à pression constante permettent la vaporisation de commencer dès le démarrage du camion.
10. Des améliorations basées sur le retour des clients permettent à cet équipement d'enduit de scellement à fibres de fonctionner de manière stable avec des opérations aisées et des coûts efficients.

Projets

Simulation d'un projet de construction dans une usine

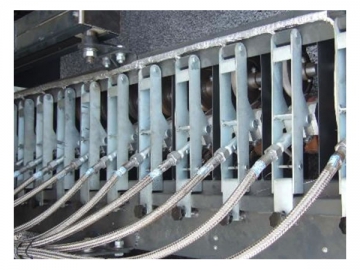

Unité de vaporisation à fibre

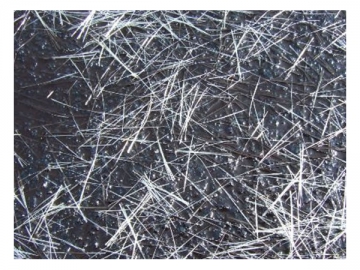

Fibres

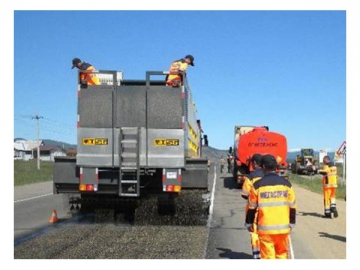

Projet d'autoroute fédérale russe M55

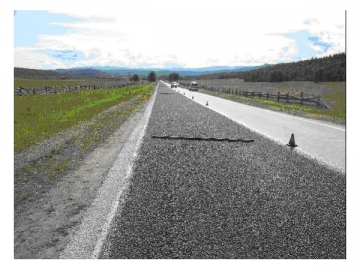

Résultats

Noms relatifs
Equipement d'enduit de scellement à fibres, Machine de gravillonnage à fibre, Equipement à gravillonner pour route
